- HF130CDiesellokführer
Anzahl der Beiträge : 458
Name : 999
Anmeldedatum : 23.01.08
Re: Aufarbeitung Jung EL105 6474/1935
Fr 21 Okt 2011, 19:02
Sehr schön, dass sich hier die Mühe gemacht wird, Motor und Getriebe in allen Teilen zu zerlegen und aufzuarbeiten:
- besonders penibel würde ich die Rollenlager der Kurbelwelle ansehen und prüfen: Bei geringstem Spiel oder auch Anrostungen der tragenden Flächen und Teile tauschen - erspart viel zukünftige Arbeit!
- Der Boschölerantrieb ist recht verschleissfreudig: Die geforderte Umdrehungszahl pro Anzahl Kurbelwellenumdrehungen muss in jedem Fall erreicht werden.
Jung Pleuellager sind recht anfällig, da die Schmierung druckarm und sparsam über Ölapparat - Schmierkanäle - Schleuderring erfolgt. Gute Notlaufeigenschaften sind da kein Luxus ....
- besonders penibel würde ich die Rollenlager der Kurbelwelle ansehen und prüfen: Bei geringstem Spiel oder auch Anrostungen der tragenden Flächen und Teile tauschen - erspart viel zukünftige Arbeit!
- Der Boschölerantrieb ist recht verschleissfreudig: Die geforderte Umdrehungszahl pro Anzahl Kurbelwellenumdrehungen muss in jedem Fall erreicht werden.
Tatsächlich aus Messing und nicht aus Lagerbronze? Oder Messing und Weissmetallauflage?Pleullager (neu aus Messing, es fehlen noch die Ölriefen)
Jung Pleuellager sind recht anfällig, da die Schmierung druckarm und sparsam über Ölapparat - Schmierkanäle - Schleuderring erfolgt. Gute Notlaufeigenschaften sind da kein Luxus ....
Re: Aufarbeitung Jung EL105 6474/1935
Sa 22 Okt 2011, 00:49
Die Mühe haben sich Generationen von Feldbahnfreunden vor uns gemachtHF130C schrieb:Sehr schön, dass sich hier die Mühe gemacht wird, Motor und Getriebe in allen Teilen zu zerlegen und aufzuarbeiten:
![Twisted Evil](https://2img.net/i/fa/i/smiles/icon_twisted.gif)
![Weinen](/users/1413/74/55/02/smiles/219490.gif)
Aber auch ich bin der Meinung:
"Man sollte jede Maschine, die man bedienen will, vorher gründlich zerlegen, um die Funktion jedes Einzelteils zu verstehen und zu prüfen,
nur dann sind ein sachgemäßer Umgang und eine einfache Fehlerbehebung möglich sowie ein sicherer Betrieb gewährleistet."
... das hat sich jedenfalls bei uns im Museum nach einem kaputten Pleuellager, einem heißgelaufenen Kurbelwellenlager, einer leeren Motorölwanne und einem undichten Zylinderkopf herauskristallisiert.
Habe ich mir,HF130C schrieb:Tatsächlich aus Messing und nicht aus Lagerbronze? Oder Messing und Weissmetallauflage?
![Asche](/users/1413/74/55/02/smiles/81153.gif)
![study](/users/1413/74/55/02/smiles/511411.gif)
Aber jetzt mal ein Paar Fragen an die Experten:
Unser Kraftstoff-Schauglas ist zerstört, was verwendet Ihr hier (bzw. hat einer zufällig eins 'rumliegen
![Very Happy](https://2img.net/i/fa/i/smiles/icon_biggrin.png)
Welche Stärke haben die Papierdichtungen bzw. habt Ihr diese (durch was?) ersetzt?
Wie hoch sollte der Ölstand im Getriebe sein? (Habe bisher nur die Aussage: "Der Peilstab von der Ns1 passt ganz gut.")
Wer kann ein Bild eines originalen Kühlerdeckels liefern? (Ich kenne bisher ein Dutzend Jung-Loks, aber keinen Originaldeckel.)
Welche Maße (Länge) haben die Keilriemen? (Propeller und Wasserpumpe)
Und als Knobelaufgabe für die ganz schlauen:
![Schadefr](/users/1413/74/55/02/smiles/781894.gif)
Wer kennt sämtliche Bremsheben-Konstruktionen bei Jung-Dieseln?
(Würde sicher eine beachtliche Sammlung, vielleicht später mal.)
- RemoMuseumsbahndirektor
Anzahl der Beiträge : 1020
Ort / Region : Landquart CH
Name : Remo 32
Anmeldedatum : 15.12.10
Re: Aufarbeitung Jung EL105 6474/1935
Sa 22 Okt 2011, 17:44
Hallo Wismarwagen
Toller Bericht schreibst du da ! Weitere Detail Bilder wären toll !
Gruss Remo
Toller Bericht schreibst du da ! Weitere Detail Bilder wären toll !
Gruss Remo
Re: Aufarbeitung Jung EL105 6474/1935
Sa 22 Okt 2011, 20:13
Das Schauglas habe ich aus Karbon-Glas nachgefertigt, nachdem normales Plexiglas aus dem Baumarkt innerhalb von Stunden nach dem Einbau immer wieder Risse bekam. Da half auch kein sorgfältiges Planschleifen der Dichtfläche und vorsichtiges Anziehen der Schrauben.
An Dichtungspapier habe ich meist 0,25 mm eingebaut.
Viele Grüße, Frank.
An Dichtungspapier habe ich meist 0,25 mm eingebaut.
Viele Grüße, Frank.
Re: Aufarbeitung Jung EL105 6474/1935
So 23 Okt 2011, 00:42
Wo denn nicht?Frank schrieb:An Dichtungspapier habe ich meist 0,25 mm eingebaut
Dein Wunsch sei mir Befehl:Remo schrieb:Weitere Detail Bilder wären toll !
Mal ein paar ungewohnte Perspektiven:
Von Hinten hinauf Richtung Zylinder:
[Sie müssen registriert oder eingeloggt sein, um das Bild sehen zu können.]
Das Ölröhrchen für das Pleuellager:
[Sie müssen registriert oder eingeloggt sein, um das Bild sehen zu können.]
Der Ventilatorhalter:
[Sie müssen registriert oder eingeloggt sein, um das Bild sehen zu können.]
Und die gekröpfte Ventilatorachse:
[Sie müssen registriert oder eingeloggt sein, um das Bild sehen zu können.]
Bis zum nächsten Teil ...
PS: Es lohnt sich, noch mal einen Blick auf die alten Beiträge zu werfen, ich habe sie etwas verändert.
- Henschel DG 10Feldbahnlokbeifahrer
Anzahl der Beiträge : 286
Ort / Region : Frankfurt am Main
Hobbies : Feldbahn
Name : Felix
Anmeldedatum : 28.09.10
Re: Aufarbeitung Jung EL105 6474/1935
So 23 Okt 2011, 18:12
Hallo.
hier noch ein paar Bilder, aufgenommen am Samstag von mir:
[Sie müssen registriert oder eingeloggt sein, um das Bild sehen zu können.]
Das zerlegte und anschließend wieder eingebaute Rückschlagventil in der Ölleitung zum Pleuellager:
[Sie müssen registriert oder eingeloggt sein, um das Bild sehen zu können.]
MfG Felix
hier noch ein paar Bilder, aufgenommen am Samstag von mir:
[Sie müssen registriert oder eingeloggt sein, um das Bild sehen zu können.]
Das zerlegte und anschließend wieder eingebaute Rückschlagventil in der Ölleitung zum Pleuellager:
[Sie müssen registriert oder eingeloggt sein, um das Bild sehen zu können.]
MfG Felix
Re: Aufarbeitung Jung EL105 6474/1935
So 30 Okt 2011, 01:00
So, heute ging's weiter:
Die Pleuelstange wurde in den Kolben gefädelt und der Kolbenbolzen eingesetzt.
Danach verschwand das ganze im Zylinder.
(Bilder folgen noch, heute wurde jede Hand gebraucht!)
PS: Wir warten noch sehnlichst auf Antworten zu meinen o.g. Fragen?
Die Pleuelstange wurde in den Kolben gefädelt und der Kolbenbolzen eingesetzt.
Danach verschwand das ganze im Zylinder.
(Bilder folgen noch, heute wurde jede Hand gebraucht!)
PS: Wir warten noch sehnlichst auf Antworten zu meinen o.g. Fragen?
![Schreib](/users/1413/74/55/02/smiles/124868.gif)
- Henschel DG 10Feldbahnlokbeifahrer
Anzahl der Beiträge : 286
Ort / Region : Frankfurt am Main
Hobbies : Feldbahn
Name : Felix
Anmeldedatum : 28.09.10
Re: Aufarbeitung Jung EL105 6474/1935
So 30 Okt 2011, 13:46
Hier noch zwei Bilder:
[Sie müssen registriert oder eingeloggt sein, um das Bild sehen zu können.]
Außerdem, das Pleuellager ist aus Rotguss.
MfG Felix
[Sie müssen registriert oder eingeloggt sein, um das Bild sehen zu können.]
Außerdem, das Pleuellager ist aus Rotguss.
MfG Felix
Re: Aufarbeitung Jung EL105 6474/1935
So 06 Nov 2011, 01:08
Selten zerlegt und wohl noch seltener fotografiert!

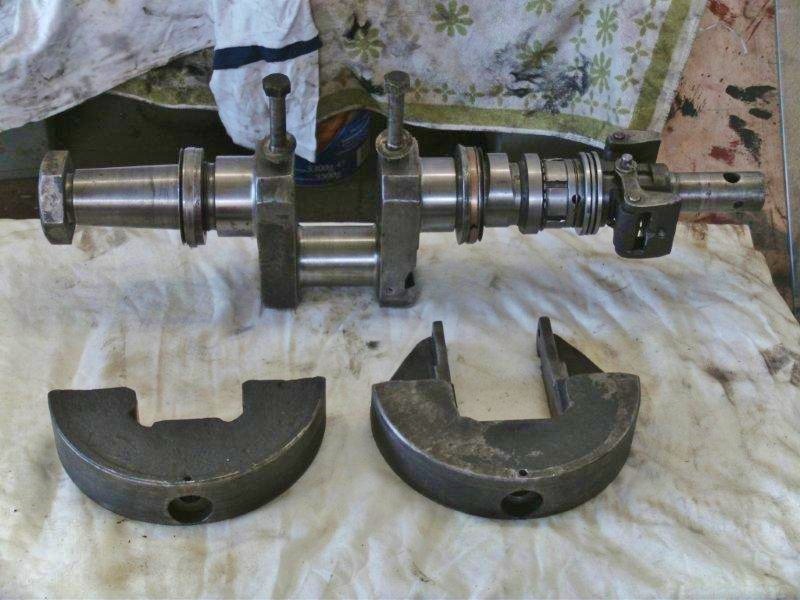

Heute- quatsch- gestern habe ich mal alle Anbauteile der Kurbelwelle zusammengesucht:
[Sie müssen registriert oder eingeloggt sein, um das Bild sehen zu können.]
(Bitte die "Rchtsreifeler" im Bild entschuldigen, ich haben noch etwas mit der Bildbearbeitung zu kämpfen!)
Und das ganze mal probemontiert:
[Sie müssen registriert oder eingeloggt sein, um das Bild sehen zu können.]
Heute- quatsch- gestern habe ich mal alle Anbauteile der Kurbelwelle zusammengesucht:
[Sie müssen registriert oder eingeloggt sein, um das Bild sehen zu können.]
(Bitte die "Rchtsreifeler" im Bild entschuldigen, ich haben noch etwas mit der Bildbearbeitung zu kämpfen!)
Und das ganze mal probemontiert:
[Sie müssen registriert oder eingeloggt sein, um das Bild sehen zu können.]
- Matthias S.Moderator
Anzahl der Beiträge : 3608
Alter : 55
Ort / Region : Rhein-Neckar-Kreis
Hobbies : Altbergbau, Feld+Grubenbahn, alte und schnelle VW
Name : Matthias S.
Anmeldedatum : 19.09.08
Re: Aufarbeitung Jung EL105 6474/1935
So 06 Nov 2011, 11:28
Hallo,
tolle Bilder zeigt Ihr da! Bin mal gespannt, wann die Kiste läuft.
Anstelle von Dichtungspapier habe ich an vielen Stellen flüssige Dichtung genommen, z. B. Atmosit. Ansonsten passt 0,25.
Ich hab noch den orginalen Kühlerdeckel, bei nächster Gelegenheit gibts ein Foto.
Wo habt Ihr die neuen Kolbenringe her? Das würde mich für meine Jung interssieren.
Bitte schenkt beim Zusammenbau der Maschine auch dem Boschöler die nötige Aufmerksamkeit, ich nehem an, Ihr habt eine Betriebsanleitung für die Einstellung.
Grüsse, Matthias
tolle Bilder zeigt Ihr da! Bin mal gespannt, wann die Kiste läuft.
Anstelle von Dichtungspapier habe ich an vielen Stellen flüssige Dichtung genommen, z. B. Atmosit. Ansonsten passt 0,25.
Ich hab noch den orginalen Kühlerdeckel, bei nächster Gelegenheit gibts ein Foto.
Wo habt Ihr die neuen Kolbenringe her? Das würde mich für meine Jung interssieren.
Bitte schenkt beim Zusammenbau der Maschine auch dem Boschöler die nötige Aufmerksamkeit, ich nehem an, Ihr habt eine Betriebsanleitung für die Einstellung.
Grüsse, Matthias
